應用及描述
這些電纜歐共體的重型，耐撕裂的黑色硅膠多芯電纜，使用溫度可達180攝氏度，主要用于高溫或低溫環境或紫外線可能造成損傷的地區。此電纜符合歐共體的標準，因此他們可用于歐洲國家市場。這些電纜主要鋼廠，鑄造廠，玻璃工廠，烘焙設備，燃燒器，取暖和照明系統。此電纜的高抗機械打擊的特性使之適用于在照明工業中作為永久機械保護電纜。硅橡膠護套，耐熱，耐化學腐蝕，耐油，耐酸。不適合戶外使用。
標準及認證
-
<HAR> HD 22.15 S1
-
VDE-0282 第15部分
-
VDE-0250 第816部分 (N2MH2G)
-
CE 低壓72/23/EEC & 93/68/ EEC指令
-
ROHS認證

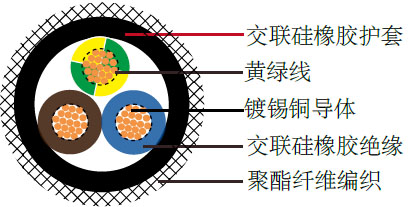

電纜結構
|
多股柔軟鍍錫銅導體
|
|
遵循VDE-0295 Cl-5, IEC 60228 Cl-5
|
|
交聯硅橡膠EI 2絕緣
|
|
色彩編碼遵循VDE-0293-308
|
|
交聯硅橡膠EM 9外護套-黑色
|
|
聚酯纖維編織(僅用于H05SST-F)
|
技術特性
|
工作電壓
|
300/500V
|
|
測試電壓
|
2000V
|
|
動態彎曲半徑
|
7.5×?
|
|
靜態彎曲半徑
|
4×?
|
|
工作溫度范圍
|
-60°C to +180°C
|
|
短路時可達到的溫度
|
200℃
|
|
阻燃
|
IEC 60332-1
|
|
絕緣電阻
|
200 MΩ x km
|
|
無鹵
|
IEC 60754-1
|
|
低煙
|
IEC 60754-2
|
電纜參數
|
線規
|
芯數 x 導體截面積
|
標稱絕緣厚度
|
標稱護套厚度
|
標稱外徑
|
標稱銅的重量
|
標稱電纜重量
|
|
|
# x mm2
|
mm
|
mm
|
mm
|
kg/km
|
kg/km
|
|
H05SS-F
|
|
18(24/32)
|
2×0.75
|
0.6
|
0.8
|
6.2
|
14.4
|
59.0
|
|
18(24/32)
|
3×0.75
|
0.6
|
0.9
|
6.8
|
21.6
|
71.0
|
|
18(24/32)
|
4×0.75
|
0.6
|
0.9
|
7.4
|
28.8
|
93.0
|
|
18(24/32)
|
5×0.75
|
0.6
|
1.0
|
8.9
|
36.0
|
113.0
|
|
17(32/32)
|
2×1.0
|
0.6
|
0.9
|
6.7
|
19.2
|
67.0
|
|
17(32/32)
|
3×1.0
|
0.6
|
0.9
|
7.1
|
29.0
|
86.0
|
|
17(32/32)
|
4×1.0
|
0.6
|
0.9
|
7.8
|
38.4
|
105.0
|
|
17(32/32)
|
5×1.0
|
0.6
|
1.0
|
8.9
|
48.0
|
129.0
|
|
16(30/30)
|
2×1.5
|
0.8
|
1.0
|
7.9
|
29.0
|
91.0
|
|
16(30/30)
|
3×1.5
|
0.8
|
1.0
|
8.4
|
43.0
|
110.0
|
|
16(30/30)
|
4×1.5
|
0.8
|
1.1
|
9.4
|
58.0
|
137.0
|
|
16(30/30)
|
5×1.5
|
0.8
|
1.1
|
11.0
|
72.0
|
165.0
|
|
14(30/50)
|
2×2.5
|
0.9
|
1.1
|
9.3
|
48.0
|
150.0
|
|
14(30/50)
|
3×2.5
|
0.9
|
1.1
|
9.9
|
72.0
|
170.0
|
|
14(30/50)
|
4×2.5
|
0.9
|
1.1
|
11.0
|
96.0
|
211.0
|
|
14(30/50)
|
5×2.5
|
0.9
|
1.1
|
13.3
|
120.0
|
255.0
|
|
12(56/28)
|
3×4.0
|
1.0
|
1.2
|
12.4
|
115.0
|
251.0
|
|
12(56/28)
|
4×4.0
|
1.0
|
1.3
|
13.8
|
154.0
|
330.0
|
|
10(84/28)
|
3×6.0
|
1.0
|
1.4
|
15.0
|
173.0
|
379.0
|
|
10(84/28)
|
4×6.0
|
1.0
|
1.5
|
16.6
|
230.0
|
494.0
|
|
H05SST-F
|
|
18(24/32)
|
2×0.75
|
0.6
|
0.8
|
7.2
|
14.4
|
63.0
|
|
18(24/32)
|
3×0.75
|
0.6
|
0.9
|
7.8
|
21.6
|
75.0
|
|
18(24/32)
|
4×0.75
|
0.6
|
0.9
|
8.4
|
28.8
|
99.0
|
|
18(24/32)
|
5×0.75
|
0.6
|
1.0
|
9.9
|
36.0
|
120.0
|
|
17(32/32)
|
2×1.0
|
0.6
|
0.9
|
7.7
|
19.2
|
71.0
|
|
17(32/32)
|
3×1.0
|
0.6
|
0.9
|
8.1
|
29.0
|
91.0
|
|
17(32/32)
|
4×1.0
|
0.6
|
0.9
|
8.8
|
38.4
|
111.0
|
|
17(32/32)
|
5×1.0
|
0.6
|
1.0
|
10.4
|
48.0
|
137.0
|
|
16(30/30)
|
2×1.5
|
0.8
|
1.0
|
8.9
|
29.0
|
97.0
|
|
16(30/30)
|
3×1.5
|
0.8
|
1.0
|
9.4
|
43.0
|
117.0
|
|
16(30/30)
|
4×1.5
|
0.8
|
1.1
|
10.4
|
58.0
|
145.0
|
|
16(30/30)
|
5×1.5
|
0.8
|
1.1
|
12.0
|
72.0
|
175.0
|
|
14(30/50)
|
2×2.5
|
0.9
|
1.1
|
10.3
|
48.0
|
159.0
|
|
14(30/50)
|
3×2.5
|
0.9
|
1.1
|
10.9
|
72.0
|
180.0
|
|
14(30/50)
|
4×2.5
|
0.9
|
1.1
|
12.0
|
96.0
|
224.0
|
|
14(30/50)
|
5×2.5
|
0.9
|
1.1
|
14.3
|
120.0
|
270.0
|
|
12(56/28)
|
3×4.0
|
1.0
|
1.2
|
13.4
|
115.0
|
266.0
|
|
12(56/28)
|
4×4.0
|
1.0
|
1.3
|
14.8
|
154.0
|
350.0
|
|
10(84/28)
|
3×6.0
|
1.0
|
1.4
|
16.0
|
173.0
|
402.0
|
|
10(84/28)
|
4×6.0
|
1.0
|
1.5
|
17.6
|
230.0
|
524.0
|
